Cables.gl

О программе

Cables.gl – это сайт, это онлайновый сервис, это программа для ПК. Решает задачу создания интернет-приложения или десктопной программы для инфографики, для красивой презентации, для релакса, для демо, для генеративной графики и других визуализаций. Логика проекта "пишется" на языке нод. Это такие визуальные блоки, называемые в Cables операторами, которые соединяются между собой связями по определенным правилам. Эти связи в программе называются кабелями, отсюда и название сервиса. Сам проект называется patch. Есть поддержка 3D графики и физики. Есть переменные и логические операторы. Экспорт проекта осуществляется в HTML5 или в исполняемый файл настольных ОС.

Интерфейс

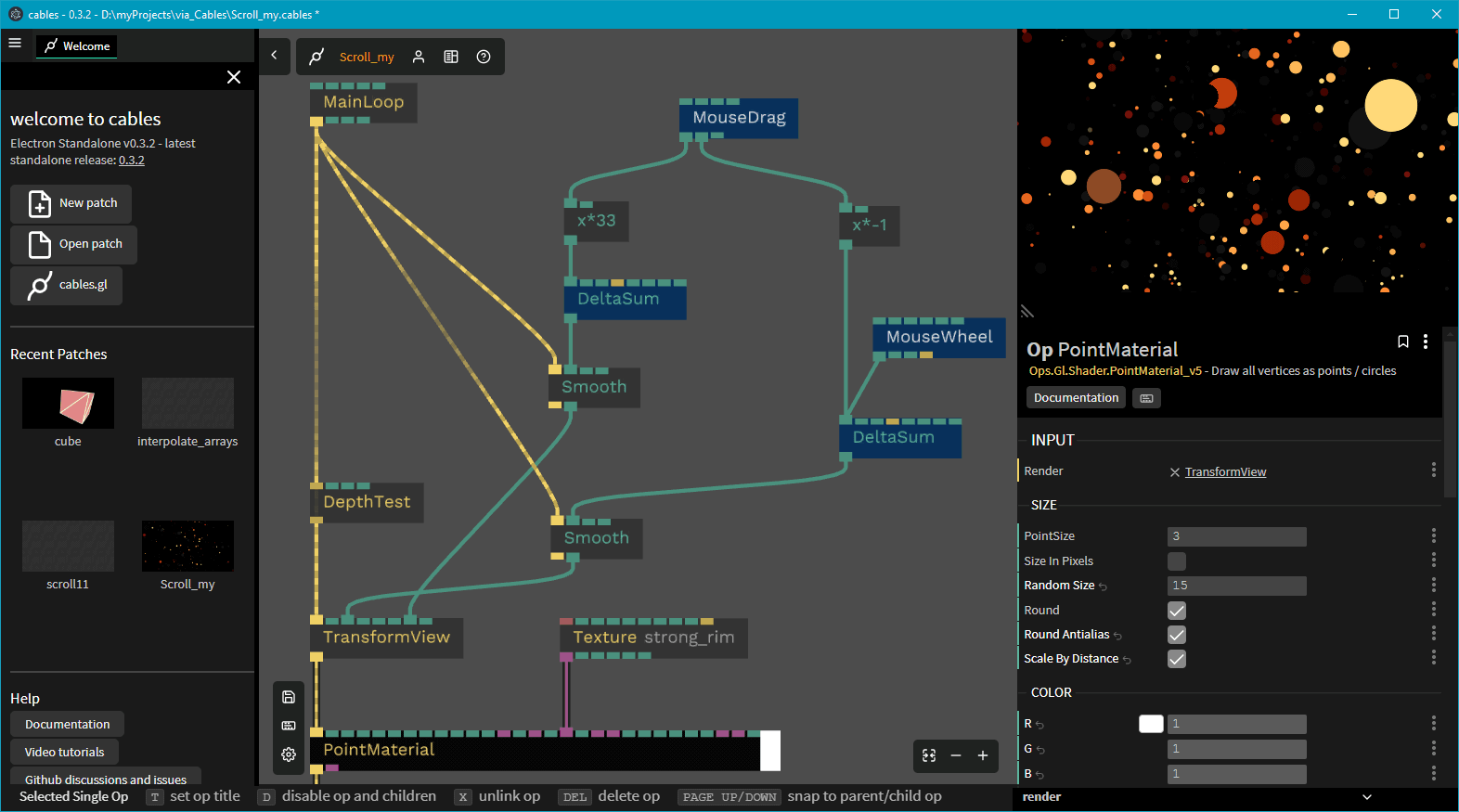

Для людей, никогда не сталкивающимися с нодной парадигмой, интерфейс покажется по меньшей мере странным. Для тех, кто соприкасался с нодами, всё знакомо. По центру находится холст на который вытаскиваются ноды (будем называть их операторами по терминологии программы). Оператор имеет входные и выходные порты для соединения с другими операторами. Оператор имеет параметры, которые для выделенного оператора открываются в нижней части правой панели. Набор параметров может совпадать с портами, а может не совпадать в чем-то. На правой же панели вверху расположено окно визуализации конечного результата – в нем пользователь видит изменения в реальном времени по мере редактирования значений параметров или композиции операторов.

Слева в начале работы открывается панель Welcome с ранее открывавшимися проектами. На этой панели могут быть еще другие закладки, предназначенные для разных целей – для экспорта, для интерполяции анимации... Также внизу можно открыть шкалу времени Timeline для создания анимации по ключевым кадрам.

Процесс работы

Главным оператором является MainLoop, без которого ничего отрисовываться и двигаться на холсте не будет. Этот оператор стоит наверху иерархического дерева и является родительским для многих операторов. От него из выходного порта Trigger разработчик проекта начинает тянуть остальные операторы. Операторы могут не встраивается в основной ствол, опускающий от MainLoop, например Timer или Texture... Такие операторы могут после связывания с другими "стволовыми" операторами влиять на их параметры.

Добавляется оператор по кнопке из нижней панельки или так: из какого-либо порта, присутствующего на холсте оператора, потянуть мышкой кабель и отпустить. Откроется окно выбора оператора, их сотни. Нужный можно найти по контекстному поиску или путем пролистывания, и нажать на кнопку [Add].

При выделении оператора справа будут видны все его параметры/порты. Если порт не имеет родительской связи, то его значение можно изменить в этом окне. Если порт занят родительской связью, то его значение в свойствах дочернего оператора только отображается и не может быть изменено в этом окне.

Справа над панелью параметров расположено окно просмотра результата рендера. Его можно увеличить по двум кнопкам, расположенным ниже: [Махimize Canvas] – на весь экран и [Patch Background] – вместо холста слева.

Сохранение проекта осуществляется через верхнее меню – навести курсор на имя проекта и выбрать Save. Отсюда же можно сделать экспорт во внешний формат. Обратите внимание, что в HTML-приложение Cables экспортирует патч и из десктопной, и из веб-версии, а в исполняемый файл – только из веб-версии.

Вот, вкратце основные моменты я обрисовал. Остальное зависит от вашей сообразительности и фантазии.

Заметки по практике

Пишу для себя, чтобы не забыть. Поэтому, тезисно.

Создать панель управления: Добавить оператор Sidebar и из него вытянуть разные Slider и Toggle, которые соединить с изменяющимися параметрами других операторов. Также сюда можно добавить Button, можно объединять элементы управления в группы с помощью оператора Group.

Перебросить проект из локальной программы в веб-редактор: Локально сделать экспорт патча. Потом его локально же разархивировать. Потом в веб-редакторе сделать импорт пачта из JSON(!) и при выборе проекта с диска перестроить окошечко расширений с json на all чтобы увидеть файл *.cables и его импортировать.

Дать гиперссылку: Создать DivElement и в его поле Text просто написать "<a href="http://newart.ru">Newart</a>". С оператором String этот фокус не прокатит. А чтобы с кнопки (оператор Button) дать ссылку, надо его выходной триггер протянуть на оператор HyperLink.

Интересные для меня операторы:

• OrbitControls – стандартное управление трехмерной сценой в трехмерном пространстве. Кнопка [Resert] в OrbitControls – сброс в первоначальное положение, часто нужна при отладке.
• Mouse – выходные порты этого оператора, это события мыши, их можно протянуть на какие-то действия.
• Sequence – что в какой последовательности отрисовывать. Можно интерпретировать его как управление слоями.
• SpeechRecognition – переводит голос в текст. Работает только в Chrome. Это плагин и в программу его можно установить по кнопке [Load].
• ImageSequenceAnim – анимировать спрайт. Разработчики игр меня поняли.
• MediaRecorder – запись видео экрана сцены. Сохранение производится в формат WEBM.
• MeshInstancer – размножитель объектов. Полезен для создания масс-эффектов.
• MeshMorph – морфинг между геометриями.
• SaveScreenShot – очень просто делать скриншот экрана проекта по любому триггеру, например, по клику мыши.
• ColorArea – перекрашивает 3d содержимое в заданном объеме. Задаются координаты центра, радиус, форма и цвет этого объема.
• AreaDiscardPixel – не отражает 3d содержимое в заданном объеме. Своеобразный ластик.
• StringTypeAnimation – эффект печатной машинки.
• ArraySpray – симуляция спрея из частиц.

В Cables оргомное число операторов для работы с самыми разными массивами. Таких операторов насчитал 159 и впал в ступор, из которого еще не вышел, поэтому обзор заканчиваю.

Скачать, почитать, посмотреть

📥 Скачать Cables с сайта разработчика. Программа бесплатная. Есть версии для Windows, Linux, macOS. На сайте также можно воспользоваться веб-версией.

📗 Документация по всем операторам на английском на сайте разработчика. С примерами.

📺 Неплохая получасовая лекция по Cables на русском. Советую посмотреть. Во-первых, объясняется всё с самого начала, во-вторых, это единственное видео на русском по этому продукту, которое я нашел.
📺 Канал на Ютубе от разработчиков Cables на английском.

🌑 Мой первый проект в Cables – Шарики во Вселенной. Крутить массив из тысяч шариков можно мышкой. Вверху справа также можно вызвать панель настроек.
🌑 Мой второй проект в Cables – Аналоговые 3d часы. Эти часы можно крутить-вертеть мышкой (ЛКМ), передвигать (ПКМ) зумировать (колёсико). А вот так выглядит код в Cables для этих часиков. А ЭТО те же часики, но у же с подсветкой.
🌑 Мой третий проект в Cables – 10 английских слов. Интерактивная викторина для детишек, изучающих английский язык.

Анатолий Опарин / октябрь, 2024
