SmartDraw

О программе

SmartDraw - удобное и функциональное приложение для составления иллюстраций, диаграмм, ментальных карт, временных шкал и других артов в стиле деловой графики. Имеет версию для десктопа и для онлайна. Обладает богатой коллекцией готовых дизайнерских объектов, рассортированных по темам, для быстрой вставки в композицию. Имеет инструменты для создания таблиц и графиков, по удобству не уступающие офисным пакетам. Есть работа со слоями. Много структурных шаблонов инфографики.

Начало

При запуске программы вы сначала выбираете тип диаграммы, которую хотите создать. На холст будет выведен небольшой шаблон с несколькими объектами. В левой панели SmartPanel будет сформирован набор инструментов, свойственных именно данному типу диаграммы. Например, если вы создаете какой-нибудь Story Board или Mind Map, то на панели SmartPanel появятся кнопки для добавления дочерних и одноуровневых узлов, кнопки для изменения положения узла в иерархическом дереве...

Уже скомпоновав какую-то диаграмму и набив ее данными, можно в некоторых случаях поменять тип диаграммы, ее внешний вид, по кнопке View as, т.к. в основе некоторых типов диаграмм лежит один и тот же тип иерархии. В этом случая новый тип диаграммы создается на новом слое.

На холст можно выносить разные фигуры и соединять их специальными линиями-коннекторами, которые "приклеиваются" к фигурам. Если не приклеиваются, то надо войти в настройки программы (значок вверху слева > Options) и отметить флажком Allow Shapes to Links to Lines. Линии можно форматировать: придавать им разную толщину, тип, вид, цвет, наконечники.

Библиотеки

Сильная сторона программы. В левой панели на закладке Library отображается текущий набор. Иногда, при некоторых типах диаграмм, библиотека также может иметь свое место на закладке SmartPanel. Если нажать на кнопку с именем библиотеки, а потом на пункт More, то можно попасть в структуру библиотеки, найти нужный набор по своей теме и отобразить библиотеку в активном окне, чтобы из него перетаскивать элементы на холст. Особенность предлагаемой ниже версии в том, что далеко не все возможные наборы уже входят в дистрибутив программы, из-чего дистрибутив поразительно мало весит. И это не беда, при клике на набор, которого нет на вашем диске, он начинает загружаться из интернета и сохраняться на вашем диске насовсем.

Если вы загружать набор пока не хотите, то просто наведите мышку на узел библиотеки и выскочит подсказка в виде маленьких превьюшек элементов этого набора. Мне особенно приглянулись клипарты (см. в библиотеке папку Clip Art).

Работа с изображениями

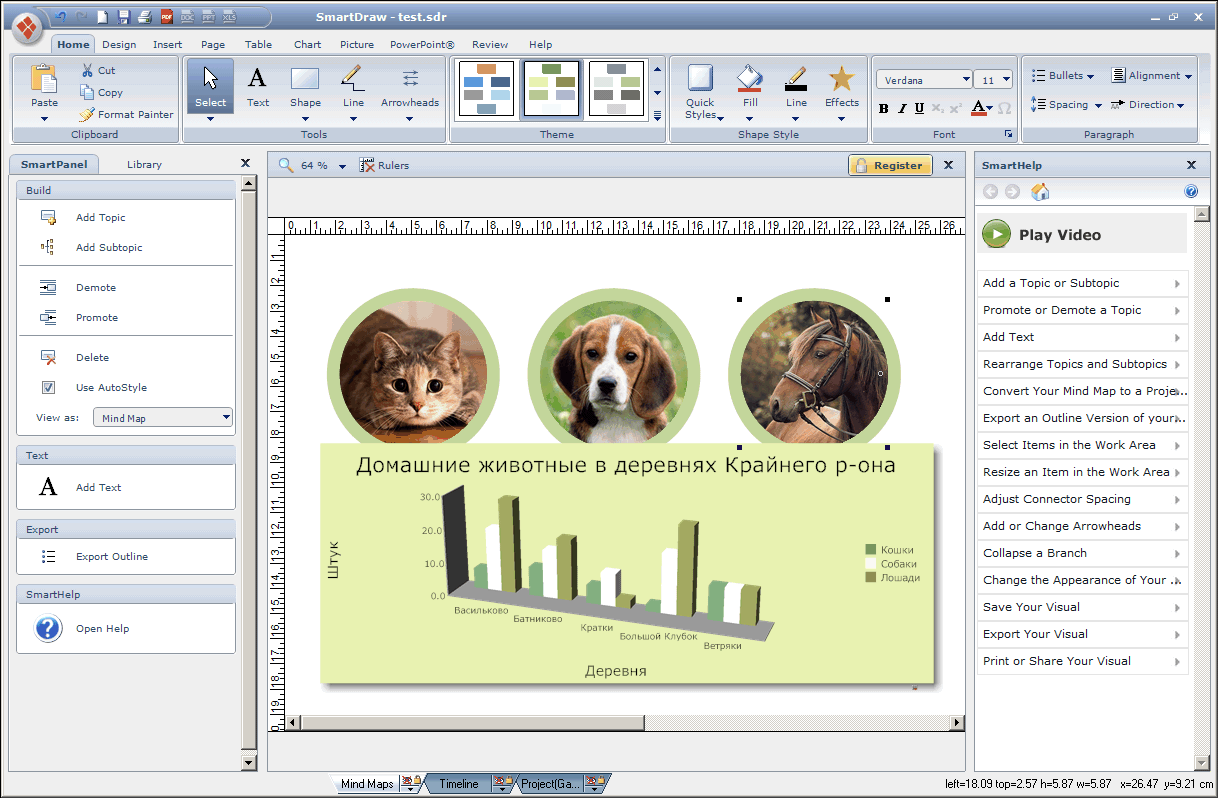

Картинку с вашего компьютера можно вставить в композицию на закладке меню Insert или Picture. Картинку можно масштабировать, вращать, добавлять к ней рамку. Также картинку можно вписывать в любую форму, например, прямоугольную картинку сделать в виде круга. Для этого кликните ПКМ по картинке и выберите пункт Change Shape и выберите круг.

После вставки картитнки в форму надо различать работу с формой и работу с картинкой. Именно форму можно масштабировать и вращать как и любую другую форму. Чтобы добраться до картинки в форме надо совершить двойной клик по ней. Появятся специальные инструменты для того, чтобы картинку внутри формы масштабировать и передвигать вверх, вниз, вправо, влево.

Довольно удобно выглядит функция работы с большим набором картинок на вашем диске. На закладке Picture если нажать на кнопку Picture Folder и выбрать папку с картинками, то содержание этой папки будет отображено в левой панели в виде отдельной библиотеки. По факту будет создан файл библиотеки с именем вашей папки с расширением SDL и этот файл помещен в \Library\My Symbols\ в директории программы. К сожалению, для создания такой личной библиотеки поддерживается только формат JPG.

Скачать

📥 Скачать SmartDraw 2010.07 Распакуйте архив и прочитайте инструкцию по установке в файле readme.txt. Работоспособность проверена в Windows 7.
