QGIS – это бесплатная географическая информационная система с открытым исходным кодом. С ее помощью можно создавать, редактировать, визуализировать, анализировать и публиковать гео информацию в операционных системах Windows, Mac, Linux, BSD. Планируется реализация на Android. В программе происходит работа со слоями, где нижним своем, как правило, выступает карта. На верхние слои можно добавлять маркеры, линии, полигональные фигуры. Дизайн этих элементов регулируется в настройках слоя.

Чтобы быстро войти в суть работы с программой поставим себе небольшую задачу: нарисовать на карте полигон и экспортировать его координаты в один из стандартных форматов геоданных, который потом можно передать в другое приложение или геосервис.

QGIZ

Инсталляция

1. Выберите установщик для своей операционной системы на этой странице:

https://www.qgis.org/ru/site/forusers/download.html

2. Скачанный exe файл запустите на исполнение.

3. Следуйте рекомендациям установщика, соглашаясь с предложениями по умолчанию. (Установка совсем не быстрая, на компьютере средней мощности занимает минут 20)

4. После завершения установки следует запускать файл c:\OSGeo4W64\bin\qgis-bin.exe

5. Для удобства рекомендуем сделать на него ярлык на Рабочем столе:
- найти этот файл в вашем файловом менеджере;
- схватить его при нажатой правой клавише мыши и перетащить на Рабочий стол;
- после отпускания правой клавиши мыши выбрать пункт "Создать ярлык";
На рабочем столе появится иконка для запуска приложения QGIS

Настройки

Прежде всего вам нужно обеспечить для программы нижний слой непосредственно с географической картой. Установив и настроив модуль Quick Map Services вы получите доступ к нескольким десяткам поставщиков карт. Итак, что для этого надо сделать:

1. Установите модуль Quick Map Services, для чего:
- меню: Модули > Управление модулями > Не установленные;
- выделите в списке QuickMapServices и нажмите кнопку [Установить модуль];
(На панели инструментов появится 2 кнопки нового модуля)

2. Нажмите кнопку .

3. Выберите пункт Настройки.

4. Перейдите на закладку Загрузить сервисы.

5. Нажмите кнопку [Получить дополнительные источники данных].

6. Закройте окно настроек модуля.

7. Снова нажмите кнопку .

8. Выберите Яндекс > Карта Яндекс. (В центральной области появится карта Яндекса, на панели Слои появится слой Yandex Map)

Рисование полигона

Нарисуйте полигон (замкнутый ломанный контур), для чего:

1. Создайте новый временный слой по кнопке :
- в окне создания слоя дайте ему любое имя;
- выберите Тип геометрии: Polygon / CurvePolygon;
- система координат должна быть EPSG:3395 - WGS 84 / Word Mercator;
(В дальнейшем систему координат можно изменить в настройках слоя, которые открываются по двойному клику на слое, а Тип геометрии поменять нельзя)

2. При активном новом слое активизируйте режим редактирования слоя по кнопке .

3. Выберите инструмент Добавить полигон .

4. Нарисуйте полигон в виде ломаной замкнутой линии:
- вершины полигона отмечайте кликом левой кнопки мыши;
- чтобы замкнуть полигон совершите двойной клик левой кнопкой мыши;
- чтобы закончить рисовать полигон нажмите правую кнопку мыши;
- чтобы отменить нарисованный, но незаконченный полигон нажмите клавишу Esc.

5. Если вас не удовлетворит стиль (внешний вид) полигона по умолчанию, то стиль можно изменить таким образом:
- откройте настройки слоя по двойному клику мыши;
- выберите закладку Стиль;
- выберите один из предложенных стилей в нижней части закладки, например, outline blue;
- нажмите [Применить], чтобы увидеть изменения стиля без закрытия окна настройки;
- нажмите [OK] чтобы сохранить стиль и закрыть окно настройки.

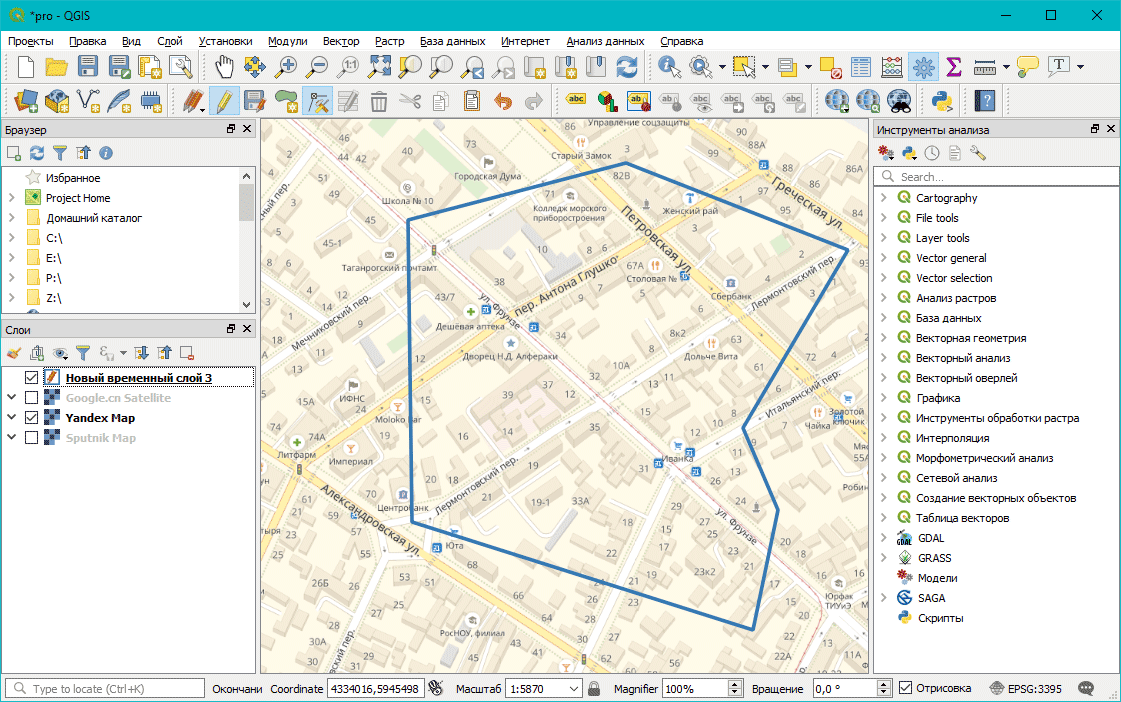

Должно получиться примерно так, как на скриншоте выше.

Совет:

Чтобы при рисовании полигона курсор "прилипал" к ближайшей вершине уже нарисованного контура:
- В открытом приложении зайдите в установки через меню: Установки > Параметры > Оцифровка.
- Поставьте флажок в пункте Enable snapping by default.

Сохранение координат полигона

Сохраните координаты полигона в файл, для чего:

1. Кликните на имени слоя на панели Слои правой кнопкой мыши.

2. Выберите Export > Save Features As.

3. Выберите формат Comma Separeted [CSV].

4. Выберите местоположение выходного файла на вашем диске и дайте имя.

5. Снимите флажок Добавить слой в проект.

6. Выберите геометрию AS_WKT в поле GEOMETRY.

7. Нажмите [OK].

На диске будет сохранен файл с расширением csv примерно с таким текстовым содержимым:

WKT, "POLYGON ((4333167.1746828 5945837.55662736,4333171.93513311 5945523.36690631,4333557.53160895 5945565.0208466, 4333557.53160895 5945565.0208466,4333514.68755607 5945848.26764057,4333514.68755607 5945848.26764057,4333167.1746828 5945837.55662736))"

Ссылки

Официальный сайт
Введение в QGIS - в PDF на русском
Руководство пользователя - в PDF на русском
QGIS и NextGIS - обзорная статья на Хабре

Анатолий Опарин
